مفصل چهارشاخه یونیورسال (Universal Joint) در محیط Dmu Kinematics کتیا

در این مطلب قصد آموزش متحرک سازی مفصل چهارشاخه یونیورسال در محیط Dmu Kinematics کتیا را داریم. مفصل چهارشاخه گاردان (Universal Joint) برای انتقال توان و گشتاور بین دو محور ناهمراستا مورد استفاده قرار می گیرد.

مفصل چهارشاخه یونیورسال

برای سهولت و تسریع در آموزش ، مکانیزم مورد نظر را از قبل آماده کرده ایم و شما می توانید آن را از لینک فایل مفصل یونیورسال دانلود و به ادامه آموزش بپردازید.

ابتدا از مسیر شکل زیر به محیط dmu kinematics بروید.

برای ایجاد مفصل یونیورسال در محیط متحرک سازی کتیا به ترتیب زیر عمل می کنیم :

مرحله اول : ایجاد مفصل ها

۱ . ایجاد مفصل های اولیه چرخان استوانه چهارشاخه

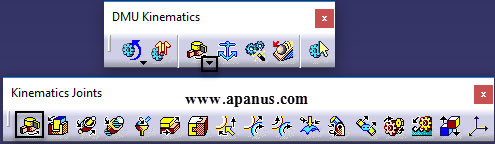

همانطور که می دانید یک مفصل چهارشاخه یا یونیورسال از چند مفصل دورانی تشکیل شده است. با کلیک بر روی مثلث کوچک شکل زیر نوار ابزار مفصل های سینماتیک (Kinematics Joints) بیرون می آید و در دسترس قرار می گیرد.

میله ابزار مفصل های سینماتیک کتیا

الف. همانطور که در شکل نشان داده شده است بر روی مفصل Revolute کلیک کنید تا پنجره ابزار مطابق شکل زیر باز شود.

پنجره مفصل Revolve

ب. بر روی مکانیزم کلیک کنید و پس از آن پنجره را تایید کنید تا یک مکانیزم در زیرشاخه Applications درخت طراحی ایجاد شود.

ج. حالا بر روی کادر سفید رنگ جلوی Line1 کلیک کنید و محور استوانه چهارشاخه را انتخاب کنید. پس از آن از درخت طراحی آن را مطابق شکل به ترتیب شماره زیر مخفی کنید. سپس با بردن موس روی بدنه سوراخ محور آن را به عنوان Line2 انتخاب کنید.

قرار دادن مفصل Revolve در کتیا

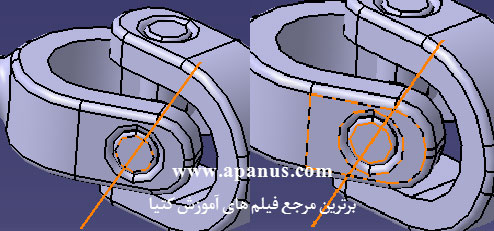

د. در این مرحله با راست کلیک بر روی قطعه چهارشاخه استوانه از نمودار درختی آن را به حالت نمایش برگردانید و سطح سر استوانه افقی را به عنوان Plane1 و سطح روی بدنه دسته را به عنوان Plane2 انتخاب کنید.

انتخاب صفحه شفت در مفصل Revolve

گزینه Angle Driven را هم روشن کنید تا زاویه حرکتی در نظر گرفته شود.

ذ. همه مراحل الف تا د را برای استوانه عمودی قطعه چهارشاخه و دسته سمت راست تکرار کنید.

۲ . ایجاد قطعه ثابت Fix

الف. بر روی آیکن زیر از نوار ابزار DMU Kinematics کلیک کنید و مطابق شکل زیر بلبرینگ سمت راست را به عنوان قطعه ثابت انتخاب کنید.

قید ثابت یونیورسال در کتیا

ب. همین کار را برای بلبرینگ سمت چپ تکرار کنید.

نکته : در عمل هم اگر دقت کرده باشید ، کنس بیرونی بلبرینگ ها روی بدنه قرار می گیرند و در واقع اعضای ثابت هستند.

۳ . ایجاد مفصل استوانه محوری Cylindrical

الف. مطابق شکل زیر بر روی آیکن مفصل استوانه محوری Cylindrical کلیک کنید و به ترتیب محور شفت ۲ و بلبرینگ ۲ را به عنوان Line1,2 انتخاب کنید. دقت کنید که فقط گزینه Angle driven را روشن کنید تا در جهت زاویه حرکت داشته باشید.

مفصل استوانه در مکانیزم یونیورسال کتیا

ب. کارهای انجام داده در مرحله الف را برای شفت ۱ و بلبرینگ ۱ تکرار کنید.

ج. در شکل زیر مشاهده می کنید که DOF یا درجه آزادی ۲ است. علت آن عدم تعیین حرکت طولی شفت ها درون بلبرینگ ها است. با دابل  کلیک بر روی Cylindrical 1 و سپس وارد کردن مقادیر ۲۰ و -۲۰ و کلیک بر روی Ok درجه آزادی یک عدد پایین می آید.

درجه آزادی مفصل استوانه Cylindrical

د. همان کاری را که در مرحله ج انجام دادید برای شفت ۱ و بلبرینگ ۱ انجام دهید. وقتی این کار را انجام دهید با پیغام زیر مبنی بر اینکه مکانیزم قابل متحرک سازی شدن است مواجه می شوید.

پیام Mechanism در کتیا

مرحله دوم : متحرک سازی و شبیه سازی

حال برای متحرک سازی مکانیزم چهارشاخه یونیورسال (Universal Joint) به ترتیب زیر عمل می کنیم.

۱ . بر روی آیکن زیر از میله ابزار مفصل های سینماتیک (Kinematics Joints) کلیک می کنیم و سپس Mechanism 1 را انتخاب و بر روی Ok کلیک می کنیم.

ایجاد Mechanism در کتیا

۲ . پنجره ابزار مطابق شکل زیر باز می شود.

یونیورسال در کتیا

نکته : بر روی Clash detection on تا قطعات رفتار واقعی داشته باشند و از توی همدیگر عبور نکنند و مثل یک قطعه صلب عمل کنند.

clash در محیط متحرک سازی کتیا

هر یک از لغزنده های Command مربوط به یکی از قیدهای حرکتی مکانیزم چهارشاخه یونیورسال (Universal Joint) هستند. با درگ کردن روی یکی از لغزنده ها مقدار زاویه را تغییر دهید.

اگر بعد از هر بار که یک یا چند Command را تغییر می دهید یکبار دکمه Insert را فشار دهید همه آن حرکت هایی که به مکانیزم داده بودید بصورت سکانس فیلم ضبط می شوند.
