آموزش ابزار Shell در محیط Part Design
ابزار Shell در محیط Part Design
ابزار Shell در محیط Part Design اصلی ترین ابزار برای تبدیل جسم سه بعدی توپر به پوسته و ورق است. همانطور که از معنی اسم دستور Shell مشخص است، این ابزار برای طراحی پوسته و قطعات ورقی با ضخامت یکسان استفاده می شود. برای استفاده از دستور Shell در کتیا به ترتیب زیر عمل می کنیم :
۱ . بر روی آیکن زیر از نوار ابزار Dress-up Features کلیک می کنیم :

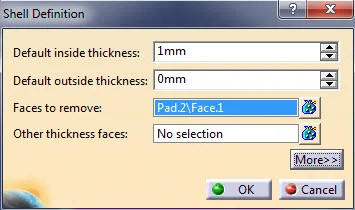

۲ . پنجره ابزار مطابق شکل زیر باز می شود :
در گزینه اول میزان ضخامت مورد نظر با جهت حرکت به سمت داخل برای قطعه طراحی شده وارد می شود.
در گزینه دوم میزان ضخامت مورد نظر با جهت حرکت به سمت خارج برای تبدیل به پوسته و یا ورق وارد می شود.
در کادر Faces to remove صفحه ای از جسم جامد که باید حذف شود و ضخامت وارده اعمال شود،انتخاب می شود.
به عنوان مثال جسم سه بعدی شکل زیر را در نظر بگیرید :
صفحه بالا قطعه انتخاب شده است.
پس از انتخاب ابزار Shell و انتخاب صفحه کف و کلیک بر روی تایید، پوسته به شکل زیر حاصل می شود :
در گزینه آخر می توان صفحات مختلف انتخاب و ضخامت های متفاوت به هر کدام اعمال کرد.
برای فراگیری بهتر دستورات و ابزار های نرم افزار کتیا نیاز به انجام تمرینات کاربردی است تا کاربرد ابزارها در ذهن مرور شود.
نکات مهم
۱ . در بعضی قطعات مانند شکل زیر ممکن است با یکبار اعمال دستور Shell به شکل مطلوب نرسیم :
در این موارد دقت شود که میزان ضخامت وارده برای Shell دوم حتما باید کمتر از نصف Shell اول باشد.
۲ . در نسخه های R22 به بالا پنجره دستور Shell در کتیا به شکل زیر است :
همانطور که مشاهده می شود گزینه Propagate faces to remove نیز اضافه شده است.
این گزینه برای حالتی است که مطابق شکل زیر یک سطح فیلت که مماس یه دو سطح دیگر است انتخاب شود :
در این موارد تاثیر فعال یا غیرفعال بودن این گزینه در شکل های زیر قابل مشاهده است :
از موارد کاربرد دستور Shell در کتیا می توان به طراحی سینک ظرفشویی، اجاق گاز های رومیزی و ورقی، پوسته های دستگاهها، ظروف صنعتی و… اشاره کرد.
