طراحی سطوح دوار با دستور Sweep در کتیا

در این مطلب نحوه طراحی سطوح دوار با دستور Sweep در کتیا آموزش داده می شود.

قبل از این دو مطلب از حالت های دیگر دستور Sweep در کتیا منتشر کرده ایم.

با مراجعه به لینک پایین صفحه در دسترس شما قرار می گیرد.

در اینجا منظور از سطوح دوار و منحنی وار لوله و یا مقطعی از کمان دایروی است.

طراحی سطوح دوار با دستور Sweep در کتیا

در نوار کشویی Subtype انواع مختلفی از این حالت ابزار Sweep وجود دارد که هر کدام را توضیح می دهیم.

حالت های دوار دستور Sweep در کتیا

حالت Three guides

این حالت از طراحی سطوح دوار با دستور Sweep در کتیا با استفاده از سه منحنی راهنما یک سطح دایروی ایجاد می کنید.

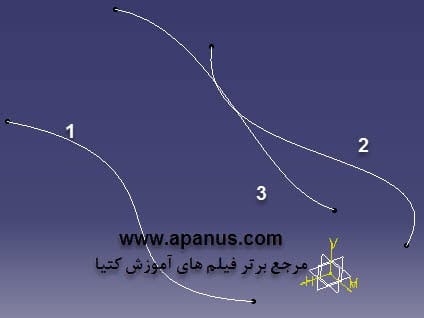

سه منحنی مطابق شکل زیر ایجاد کنید.

حالت Three guides در دستور Sweep

منحنی اول و دوم بصورت متقارن در صفحه xy و منحنی سوم در yz طراحی شده است.

حال بر روی آیکن دستور Sweep در محیط Generative Shape Design کلیک کنید و در حالت شکل اول بالای صفح قرار بگیرید.

به ترتیب منحنی ها را به عنوان سه Guide انتخاب کنید و دستور را ok کنید. مشاهده می کنید که با خطا مواجه می شوید.

حالت Three guides در دستور Sweep کتیا

علت خطا چیست ؟

مشاهده می کنید منحنی اول بصورت خودکار به عنوان Spine در نظر گرفته شده است.

Spine در واقع منحنی ای است که بی نهایت صفحه عمود بر آن ایجاد می شود و تقاطع آن با منحنی ها یک سطح ایجاد می شود.

حال اگر منحنی پیچیده باشد دستور Sweep در همخوانی آن تئوری با منحنی ها دچار همخوانی می شود و سطح ایجاد نمی شود.

حال با راست کلیک در کادر Spine و انتخاب محور Y و کلیک بر OK سطح زیر بدون مشکل ایجاد می شود.

حالت Three guides در دستور Sweep نرم افزار کتیا

حالت Two guide and radius

این حالت از ابزار Sweep با استفاده از دو منحنی راهنما و یک شعاع ، یک سطح ایجاد می کند.

با استفاده از منحنی های قبلی دو منحنی اول و دوم به عنوان guide انتخاب کنید.

جهت Y نیز به عنوان Spine انتخاب شده است.

مقدار شعاع باید به قدری بزرگ باشد تا با حطایی در ایجاد سطح مواجه نشوید.

با کلیک بر روی نواحی مختلف دو دایره آبی رنگ توسط موس می توانید قسمتی که نارنجی رنگ شد را به عنوان سطح نهایی برگزینید.

حالت Two guide and radius در دستور Sweep

در نهایت سطح به شکل زیر حاصل می شود.

طراحی سطح دوار با ابزار Sweep

حالت Center and two angles

در این حالت از طراحی سطوح دوار با دستور Sweep در کتیا یک منحنی حول منحنی دیگر دوران پیدا می کند و سطح ایجاد می شود.

به عنوان مثال در شکل زیر می خواهیم با دوران منحنی ۲ نسبت به منحنی ۱ یک سطح ایجاد کنیم.

استفاده از منحنی در دستور Sweep

منحنی ۱ را به عنوان Center curve و منحنی ۲ را به عنوان Reference curve انتخاب کنید.

در کادر Spine جهت مختصاتی Y را انتخاب کنید تا مقاطع سطح عمود بر این جهت ایجاد شوند.

با تغییرات زاویه می توانید می توانید میزان دوران سطح را کنترل کنید.

حالت Center and two angles در دستور Sweep کتیا

حالت Center and Radius

در این حالت از طراحی سطوح دوار با دستور Sweep در کتیا با یک منحنی مسیر و وارد کردن شعاع دایره می توانید لوله های معمولی و خاص ایجاد کنید.

یک منحنی دو بعدی در صفحه XY مطابق شکل زیر ایجاد کنید.

لوله با منحنی دو بعدی در Sweep

در اینجا هر منحنی سه بعدی نیز می تواند در نظر گرفته شود منتهی ما برای مثال از منحنی دو بعدی استفاده کردیم.

با کلیک بر آبکن ابزار Sweep و قرار گرفتن در حالت Center and Radius پنجره دستور به شکل زیر در می آید.

حالت Center and Radius در ابزار Sweep

در کادر Center Curve یک منحنی دو یا سه بعدی به عنوان منحنی مرکزی لوله انتخاب کنید.

در قسمت Radius شعاع مورد نظر لوله را وارد کنید.

دقت شود با کلیک بر گزینه Law می توانید مقدار شعاع متغیر از یک مقدار به مقداری دیگر با بر حسب توابع ریاضی وارد کنید.

برای گزینه های Spine و Relimiter هم در مطالب دیگر Sweep توضیحاتی ارائه کرده ایم میتوانید در پایین صفحه به آن ها مراجعه کنید.

حالت Two guides and tangency surface ، One guide and tangency surface و Limit curve and tangency surface موارد خاصی هستند که کمتر استفاده می شوند.

برای یادگیری سه حالت آخر می توانید به Help نرم افزار کتیا مراجعه کنید.
