ابزار برش قطعه در محیط اسکچر نرم افزار کتیا

در این مطلب از آموزش کتیا نحوه استفاده و عملکرد ابزار برش موقت قطعه Cut Part by Sketch Plane از جعبه ابزار Visualization Toolbar در محیط اسکچر نرم افزار کتیا توضیح داده می شود.

نحوه کار با ابزار برش موقت قطعه Cut Part by Sketch Plane در محیط اسکچر نرم افزار کتیا

مطابق شکل زیر یک پرچ را در نظر بگیرید.

برش دادن مجازی قطعه در نرم افزار کتیا

برای ایجاد یک اسکچ در انتهای ساق پرچ، روی صفحه (Plane) مطابق شکل بالا کلیک می کنیم و با انتخاب ابزار ابزار Sketch  و مطابق شکل زیر وارد محیط اسکچر Catia می شویم.

ابزار Cut part by sketch plane

همانطور که مشاهده می کنید گل پرچ ایجاد مزاحمت کرده و ساق پرچ قابل مشاهده نیست و برای دید بهتر ساق پرچ باید به صورت موقت یک برش توسط دستور یا همان ابزار Cut Part by Sketch Plane از جعبه ابزار Visualization Toolbar زده شود. در واقع برای ایجاد دید بهتر مقطع ساق باید قسمت هایی از قطعه که به دیدن آن نیاز نداریم (در این مثال گل پرچ) را به صورت موقت مخفی کنیم.

در این موقعیت بر روی آیکن زیر (Cutting Part by the Sketch Plane) از جعبه ابزار Visualization کلیک می کنیم.

آموزش ابزار Cutting Part By Sketch Plane

ابزار برش قطعه در محیط اسکچر نرم افزار کتیا یک ابزار کمکی گرافیکی محسوب می شود. این ابزار یا دستور با استفاده از صفحه ترسیم و مطابق شکل زیر اقدام به برش قطعه بصورت مجازی یا موقت می کند.

برش قطعه در محیط part design

حالا با جزییات و دید بهتر نسبت به ساق پرچ می توانید اقدام به ترسیم اسکچ کنید.

یک مثال دیگر از کاربرد دستور Cut Part by Sketch Plane

برای درک بهتر موضوع به مثال زیر توجه کنید.

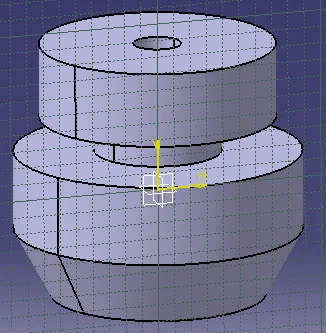

مطابق شکل زیر یک قطعه را در نظر بگیرید.

برش مجازی قطعه

این قطعه با ابزار Shaft در محیط Part Design نرم افزار کتیا ایجاد شده است.

آموزش ترسیم قطعات مدور (Shaft) در این مقاله ⇐ ابزار Shaft در محیط Part Design

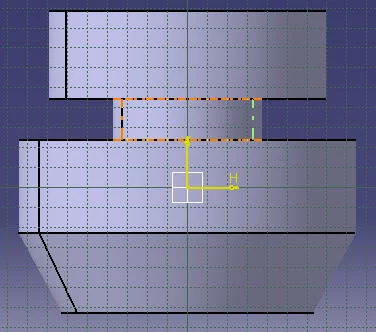

حال می خواهیم به فاصله ای مشخص از بالای قطعه در درون سوراخ یک شیار (جای خار) ایجاد کنیم. برای این کار یکی از صفحه های مختصات را باید انتخاب کرده و با انتخاب ابزار ابزار Sketch   وارد محیط اسکچر شویم که با شکل زیر مواجه می شویم.

ابزار برش قطعه در محیط پارت

همانطور که مشاهده می شود هیچ دیدی از سوراخ درون قطعه نداریم.

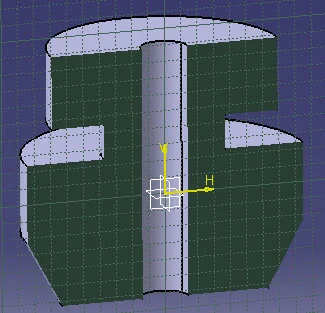

در این موقعیت با کلیک بر ابزار آموزش ابزار Cutting Part By Sketch Plane  از نوار ابزار Visualization در محیط اسکچر قطعه بصورت موقت و مطابق با شکل زیر برش گرافیکی داده می شود.

ابزار برش قطعه در نرم افزار کتیا

حال به راحتی و با دید بهتر می توان ترسیم اسکچ مورد نظر را در سوراخ قطعه انجام داد.
