آموزش نقشه سه بعدی و ساخت قطعه در محیط Drafting کتیا
نقشه سه بعدی و ساخت قطعه در محیط Drafting
نقشه سه بعدی و ساخت قطعه در محیط Drafting نرم افزار کتیا تهیه می شود.
نقشه سه بعدی و ساخت قطعه باید شامل نقشه سه نما از قطعه با اندازه گذاری و یک نمای انفجاری پرسپکتیو از قطعه باشد.
برای تهیه یک نقشه صنعتی کامل در محیط Drafting به دو روش می توان عمل کرد :
۱ . حالت اول : استفاده از استاندارد های آماده نقشه

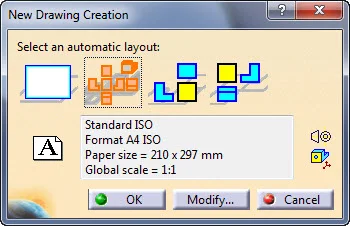

در این حالت با خروج از محیط Part Design و ورود به محیط Drafting با پنجره زیر مواجه می شویم :
در این پنجره با انتخاب حالت استاندارد سه نما و نقشه سه بعدی می توان نقشه کامل قطعه را تهیه کرد.
۲ . حالت دوم : بصورت غیر استاندارد و اختیاری
در این حالت پس از ورود به محیط Drafting در شکل بالا حالت صفحه خالی را انتخاب می کنیم.

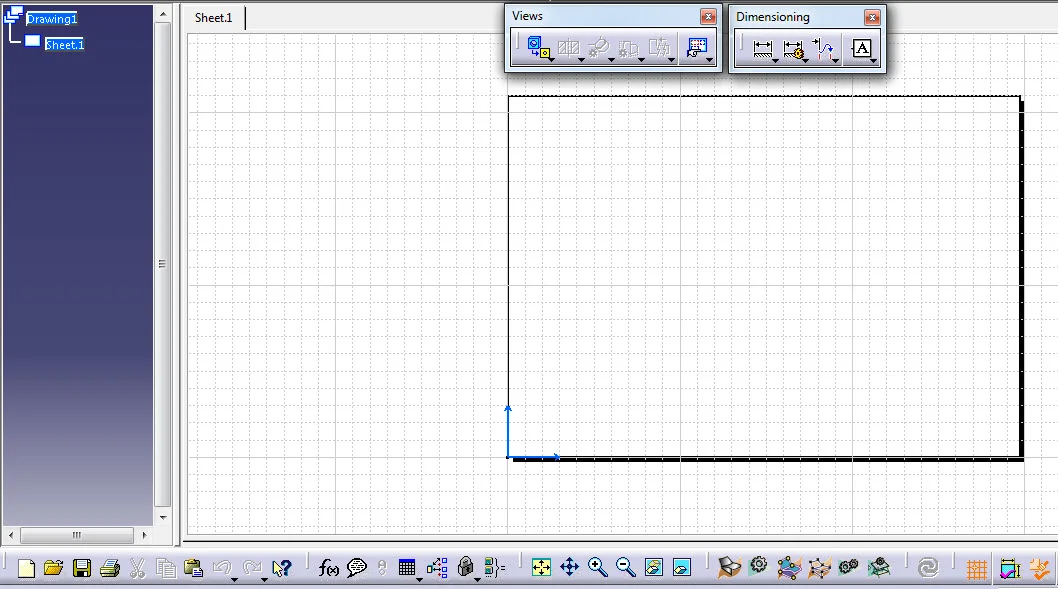

با ورود به محیط Drafting صفحه سفید این محیط به شکل زیر ظاهر می شود :
از نوار ابزار Views و زیر نوار ابزار Projection برای تهیه نقشه سه نما و ایزومتریک سه بعدی بصورت تحت اختیار کاربر استفاده می شود.
ابزار Front view در جعبه ابزار Projection برای استخراج سه نما از قطعه طراحی شده استفاده می شود.
برای استفاده از دستور Front view به ترتیب زیر عمل می کنیم :

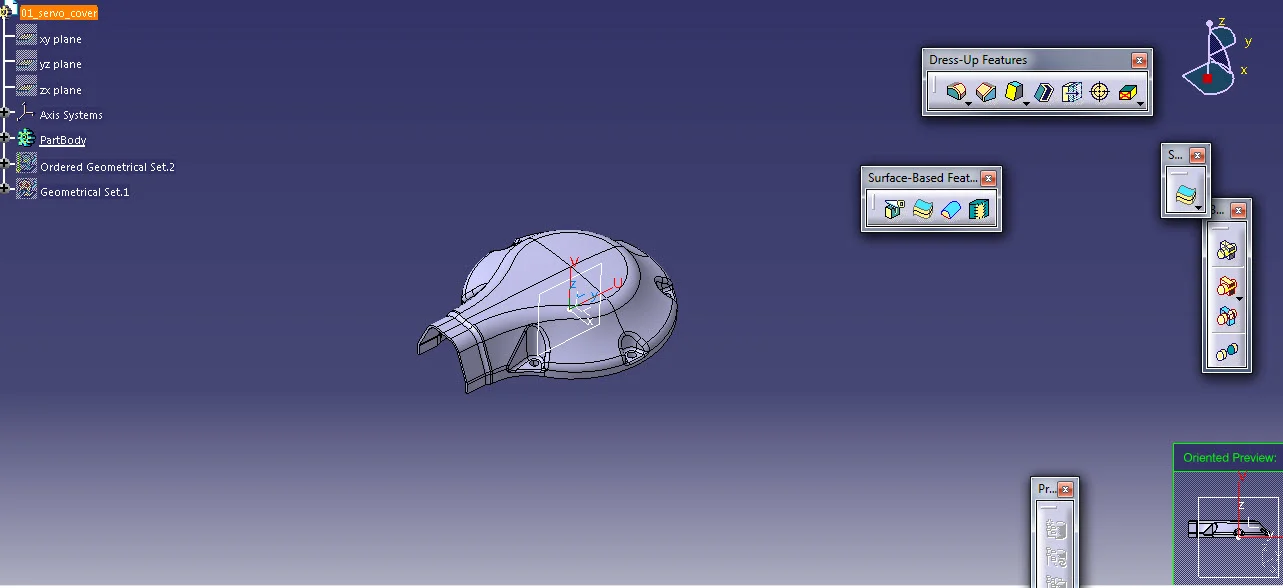

۲ . از نوار ابزار بالای نرم افزار روی Window کلیک می کنیم تا به محیط Part Design قطعه برویم.
۳ . بر روی یک صفحه کلیک می کنیم تا به عنوان نمای روبه رو انتخاب شود.

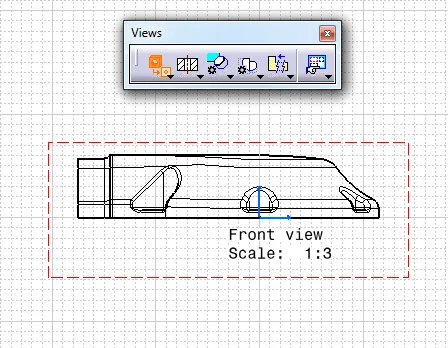

۴ . نمای روبه رو تولید می شود :

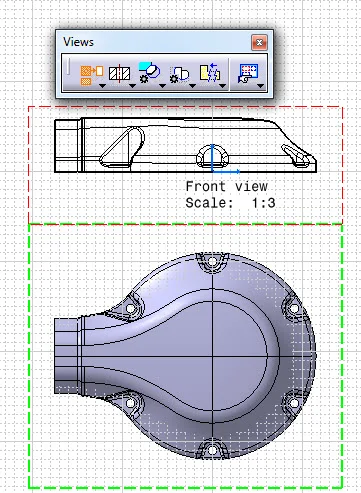

۵ . دقت کنید که نمای تولید شده در حالت انتخاب باشد در این حالت بر روی ابزار Projected view کلیک می کنیم و با حرکت موس می توانیم نماهای دیگر را استخراج کنیم.
